교량의 각부위(교대 및 교각, 상판하부, 교량받침)의 성능과 결함 등
노후도를 점검하고 유지보수 할 수 있도록 설치되는 시설물

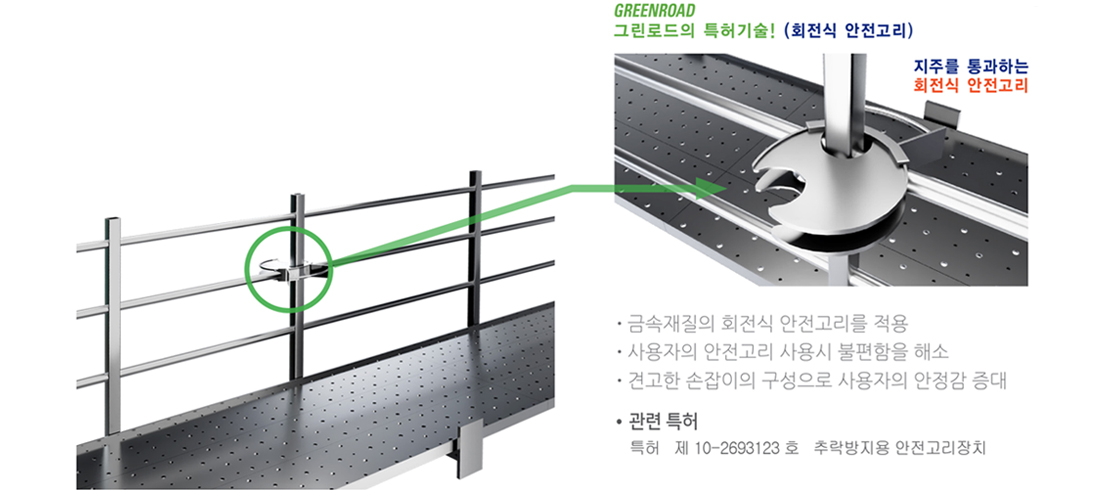

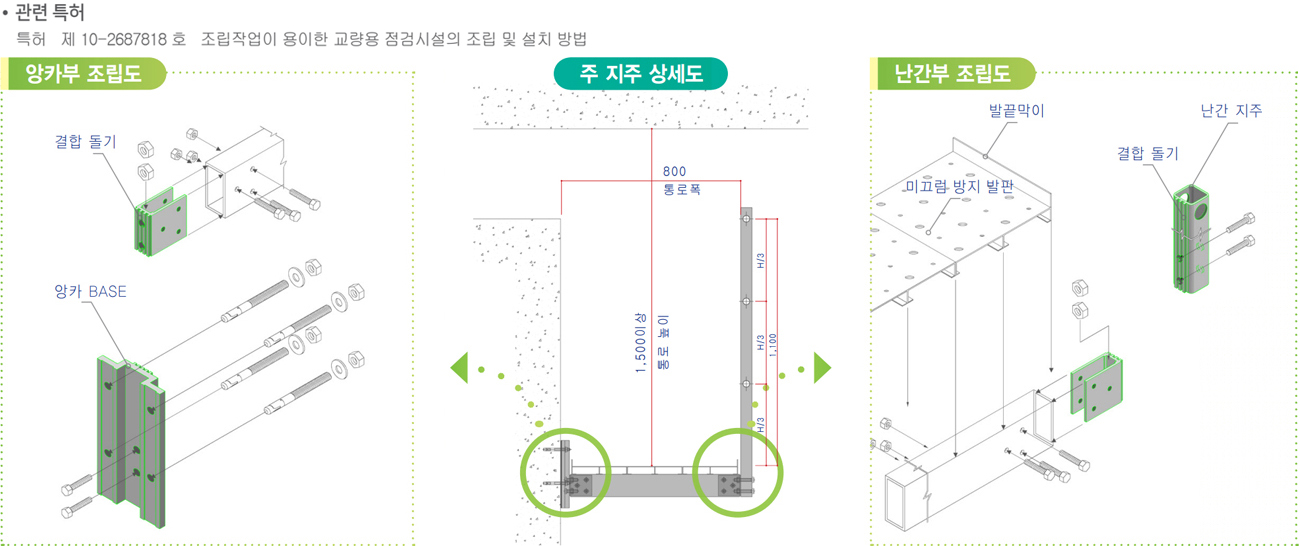

점검 통로

고강도 압출 알루미늄 사용(AL-6063)

- 끼워맞춤 결합으로 보다 견고한 고정

- 경량의 재질과 형상으로 시공 시 안전성이 우수

- 앙카볼트 및 선매립 장치등 다양한 고정 장치 사용 가능

- 공장에서 모듈화 생산하여 현장 가공을 최소화

- 제품의 품질관리 및 유지관리에 유리

시공순서도

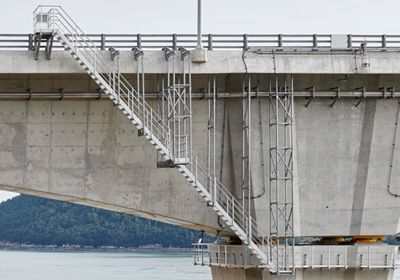

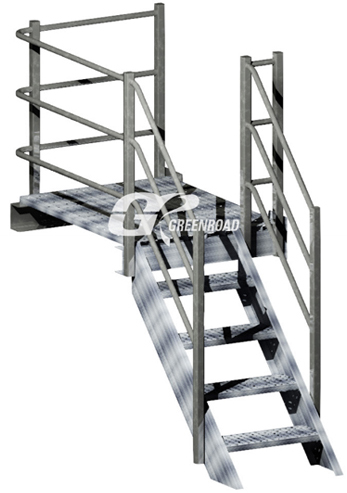

점검 계단 / 점검 사다리

교량 형상에 따른 길이 조절이 쉽고 편리

- 고강도 압출 알루미늄 사용 (AL-6063)

- 볼트 조립방식으로 유지관리성이 우수

- 압출 형태의 자재 사용으로 미관이 우수

- 중량이 가벼워 교량에 미치는 영향이 적음

- 구조계산을 이용한 안전한 구조 적용

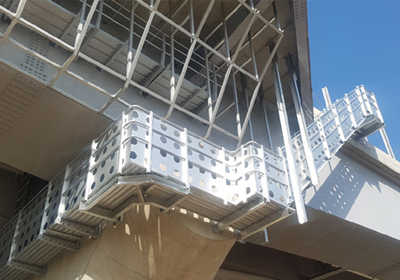

점검 브라켓

부재의 결속이 견고하고 편리

· 고강도 압출 알루미늄 사용 (AL-6063)

· 끼워 맞춤 후, 볼트 체결하여 더욱 견고함

· 볼트 풀림방지 기능을 구현하여 안전성 증대

· 경량의 재료 사용과 디자인으로 운반 및 시공에 유리

· 국토교통부 및 한국도로공사의 설계 기준을 모두 만족하며 별도의 규격으로도 제작 가능한 구조

기타점검시설

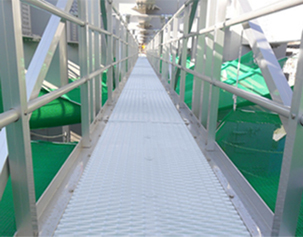

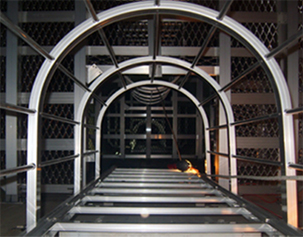

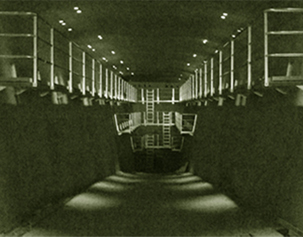

구분	내부점검시설	종방향점검시설	주탑내부점검시설
사진

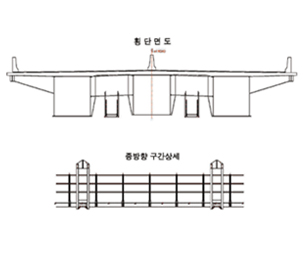

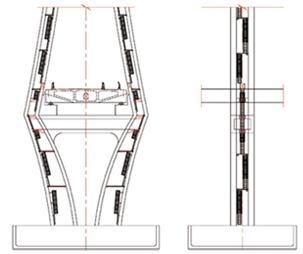

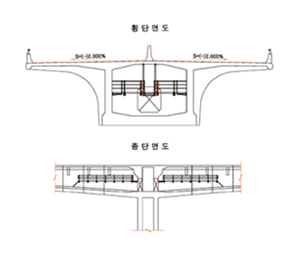

도면
적용교량	- F.C.M 교량	- 박스 거도교 (PSC, RC, 강박스) - IPC거도교	- 사장교 - 현수교
적용목적	F.C.M 교량은 내부단면 변화가 크고 특히 주두부측 형고가 높아 육안으로 점검하기에 어려움이 있어 효율적인 점검을 위해 설치	박스의 부식정도 및 가로보와 거더와의 연결부 결함을 점검하기 위하여 설치	주탑내부의 콘크리트 균열 및 파손을 점검하고 교량에 연결된 케이블 유지, 보수를 위하여 설치
