강우시 교량노면에 쌓이는 우수를 신속히 배제하여 차량 및 사람 통행에
원활한 흐름을 유지시키고 교통안전을 도모하는 시설물

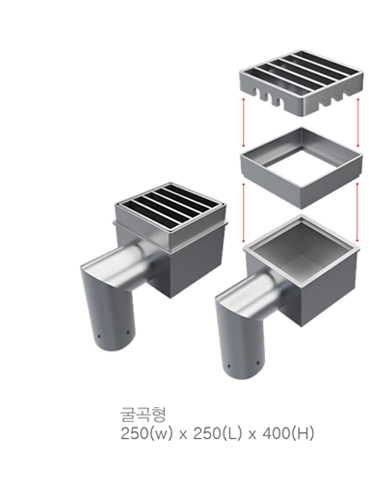

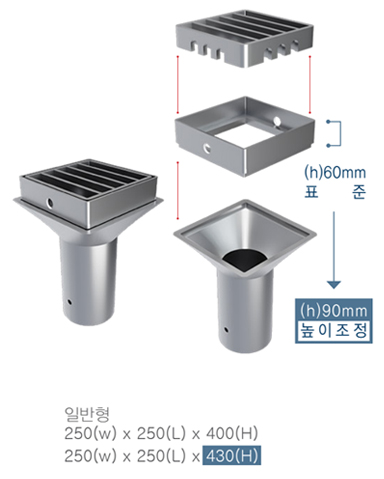

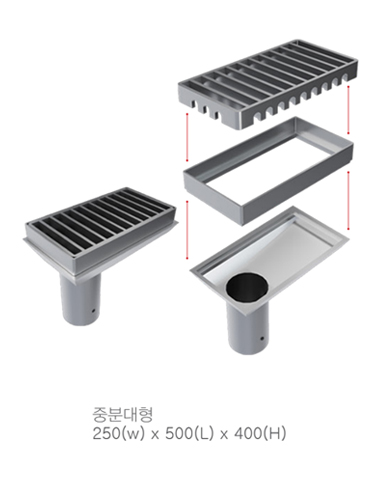

집수구

- 하부몸체 상단이 포장면 하단 레벨과 동일해 원활한 교면배수를 유도

- 상 · 하부 분리구조로 도로 포장면 인상 또는 재포장시 집수구 간섭이 없어 시공 용이

관련 특허

특허 제 10-1013008 호

교량 배수장치 및 그 시공방법

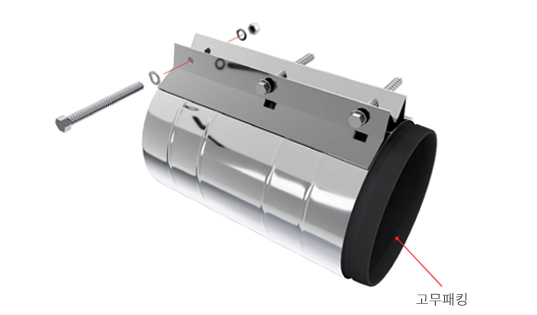

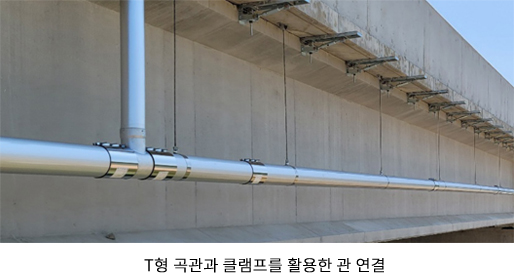

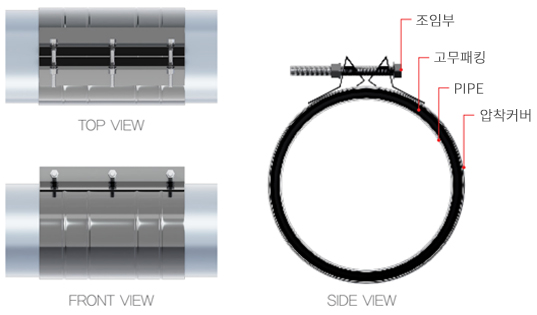

관연결 클램프

- 클램프 몸체에 강도를 강화하는 주름을 넣어 제품을 경량화하고 수밀성을 높임

- 클램프의 삼각조인트판이 배관을 압박함으로써 배관의 들뜸현상 방지

- 한쪽 삼각조인트판에 임시걸림부가 있어 볼트체결이 용이하여 시공성 향상

관련 특허

특허 제30-0925934호

관 연결구

	배 수 관 규 격	( ) : 외경치수
150A (∅165.2)	200A (∅216.3)	250A (∅267.4)
300A (∅318.5)	350A (∅355.6)	400A (∅406.4)

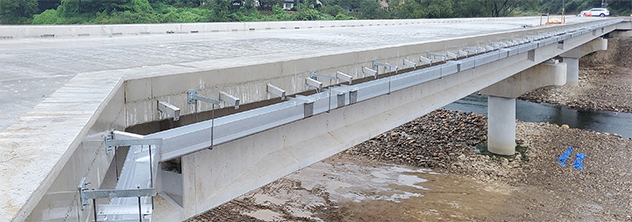

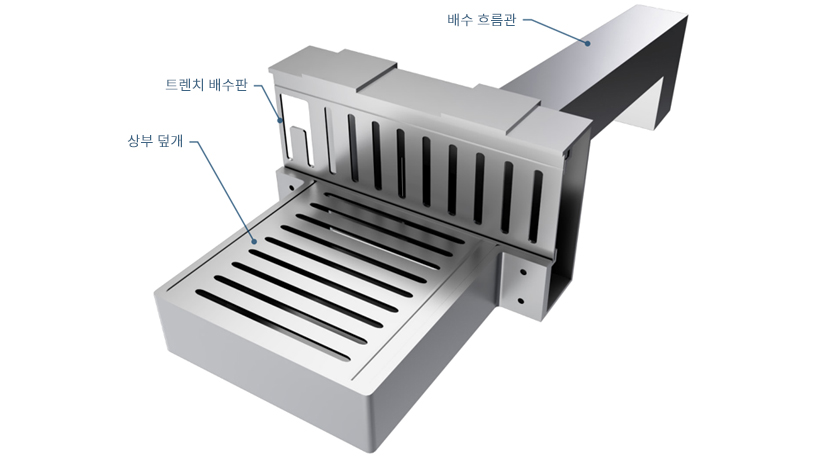

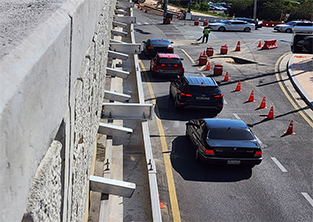

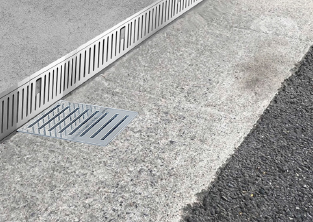

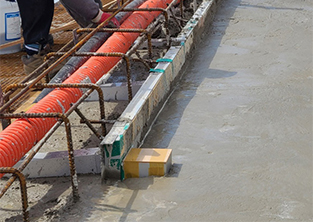

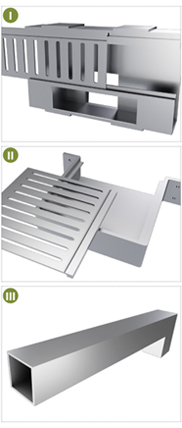

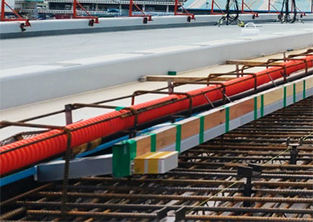

선배수

- 국지성 집중호우 등 강우패턴 변화에 따른 교면배수 시스템 개선 (현행 : 점(店)배수 ⇒ 개선 : 선(線)배수)

- 교량 난간 (방호책)에 트렌치 배수관을 설치하고 횡배수관을 통한 후면 측구 배수 개념의 선형 배수시설

- 교면 배수 집수구의 장점(통수성)을 접목한 기술
